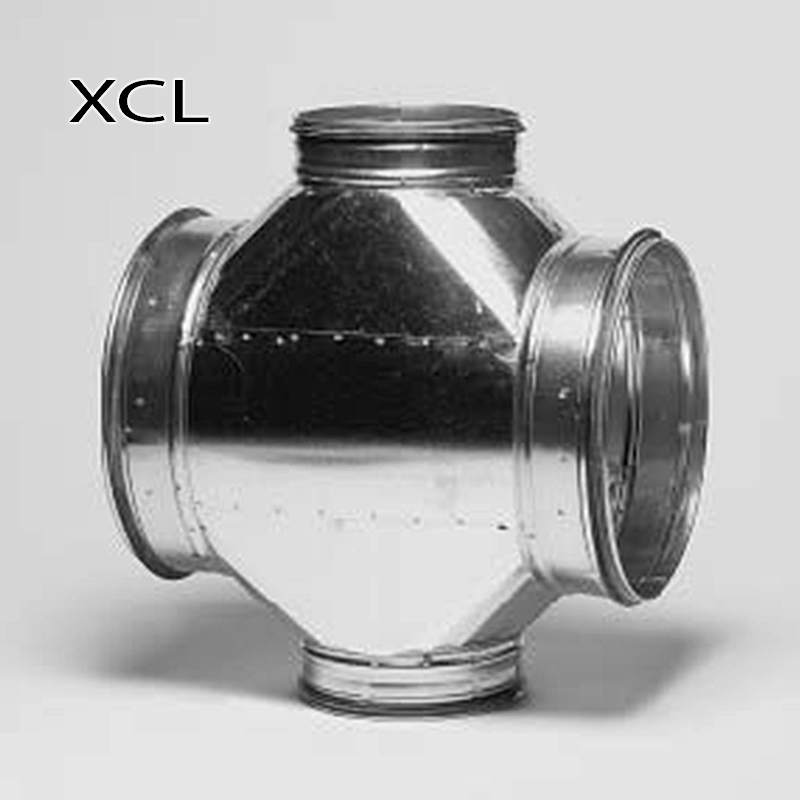

TCL/TL/XCL/XL

TCL/XCL = Centric - TL/XL = Tangential
Assembled with TSTCL/TSTL.
XCL/XL: ∅d4 , Ød3'den farklı olabilir.

∅d1 nom	∅d3/∅d4 nom	L mm	H mm	kg TCL/TL	kg XCL/XL
100	100	190	95	0,5	0,6
	125	215	95	0,4	0,8
	140	240	100	0,6	0,8
	150	250	100	0,6	0,8
	160	240	100	0,6	0,8
125	100	190	110	0,6	0,7
	125	215	110	0,7	0,8
	140	240	115	0,7	0,8
	150	250	115	0,7	0,8
	160	260	115	0,8	1,0
	180	280	115	0,8	1,0
	200	330	130	1,0	1,3
140	100	190	115	0,6	0,7
	125	215	115	0,7	0,9
	140	240	120	0,7	0,9
	150	250	120	0,9	1,1
	160	260	120	0,9	1,1
	180	280	120	0,9	1,1
	200	330	135	1,0	1,63
	224	355	135	0,5	0,6
150	100	190	120	0,7	0,7
	125	215	120	0,8	0,9
	140	240	125	0,8	0,9
	150	250	125	0,9	1,1
	160	240	125	0,9	1,1
	180	280	125	0,9	1,1
	200	330	140	1,1	1,3
	224	355	140	1,3	1,7
	250	380	140	1,5	2,1
160	100	190	125	0,7	0,8
	125	215	125	0,8	1,0
	140	240	130	0,8	0,9
	150	250	130	0,9	1,1
	160	260	130	0,9	1,1
	180	280	130	1,0	1,1
	200	330	145	1,1	1,3
	224	355	145	1,3	1,7
	250	380	145	1,6	2,1
180	100	190	135	0,8	1,0
	125	215	135	0,9	1,0
	140	240	140	0,9	1,0
	150	250	140	1,0	1,2
	160	240	140	1,0	1,2
	180	280	140	1,1	1,3
	200	330	155	1,3	1,5
	224	355	155	1,4	1,7
	250	380	155	1,7	2,2
	280	430	165	1,9	2,6
200	100	190	145	0,9	1,0
	125	215	145	1,1	1,2
	140	240	150	1,1	1,2
	150	250	150	1,2	1,4
	160	240	150	1,2	1,4
	180	280	150	1,3	1,5
	200	330	165	1,5	1,7
	224	355	165	1,7	2,1
	250	390	165	1,8	2,3
	280	450	175	2,1	2,7
	300	450	175	2,2	2,9
	315	465	175	2,2	2,9
224	100	190	160	1,0	,1
	125	215	160	1,2	1,3
	140	240	165	1,2	1,3
	150	250	165	1,3	1,3
	160	240	165	1,3	1,4
	180	280	165	1,4	1,6
	200	330	180	1,6	1,8
	224	355	180	1,8	2,1
	250	380	180	2,1	2,5
	280	430	190	2,3	2,9
	300	450	190	2,3	2,9
	315	465	190	2,5	3,1
	355	525	200	2,8	3,5
250	100	190	170	1,3	1,3
	125	215	170	1,4	1,5
	140	240	175	1,5	1,5
	150	250	175	1,6	1,7
	160	250	175	1,6	1,7
	180	280	175	1,7	1,9
	200	330	190	1,8	2,0
	224	355	190	2,0	2,3
	250	380	190	2,3	2,7
	280	430	200	2,4	3,1
	300	450	200	1,7	3,3
	315	465	200	2,8	3,5
	355	525	210	3,1	3,9
	400	571	210	3,5	4,5
280	100	190	185	1,5	1,6
	125	215	185	1,7	1,8
	140	240	190	1,8	2,0
	150	250	190	1,8	2,0
	160	260	190	1,8	2,0
	180	280	190	2,0	2,2
	200	330	205	2,1	2,4
	224	355	205	2,3	2,6
	250	380	205	2,6	3,0
	280	430	215	2,9	3,6
	300	450	215	3,1	3,7
	315	465	215	3,1	3,7
	355	525	225	3,5	4,3
	400	570	225	3,9	4,9
	450	620	225	4,6	5,5
300	100	190	195	1,6	1,7
	125	215	195	1,8	1,9
	140	240	200	1,9	2,1
	150	250	200	1,9	2,1
	160	260	200	1,9	2,1
	180	280	200	2,1	2,2
	200	330	215	2,5	2,7
	250	380	215	2,8	3,3
	280	430	225	3,1	3,4
	300	450	225	3,2	3,7
	315	465	225	3,3	3,9
	355	525	235	4,4	5,6
	400	570	235	4,1	5,2
	450	620	235	4,4	5,6
315	100	190	205	1,7	1,7
	125	215	205	1,8	1,9
	140	240	210	2,0	2,1
	150	250	210	2,0	2,1
	160	260	210	2,0	2,1
	180	280	210	2,2	2,3
	200	330	225	2,3	2,5
	224	355	225	2,6	2,8
	250	380	225	2,9	3,4
	280	430	235	3,1	3,7
	300	450	235	3,3	3,8
	315	465	235	3,5	4,0
	355	525	245	3,8	4,6
	400	570	245	4,2	5,2
450	224	355	290	4,4	4,6
	250	380	290	4,7	5,0
	280	430	300	5,0	5,4
	300	450	300	5,3	5,7
	315	465	300	5,4	5,8
	355	525	310	5,8	6,3
	400	570	310	6,0	7,1
	500	680	315	7,4	8,2
	560	740	315	8,0	9,0
	600	780	315	8,4	9,4
	630	810	315	8,7	9,8
	710	890	315	9,8	11,4
500	125	215	295	3,8	3,9
	140	240	300	3,9	3,9
	150	250	300	4,0	4,1
	160	260	300	4,1	4,2
	180	280	300	4,2	4,3
	200	330	315	4,5	4,6
	224	355	315	4,9	5,2
	250	380	315	5,2	5,4
	280	430	325	5,6	5,9
	300	450	325	5,8	6,2
	315	465	325	6,0	6,4
	355	525	335	6,4	6,8
	400	570	335	6,4	6,8
	450	620	335	7,5	8,0
	500	680	340	8,1	8,9
	560	740	340	8,8	9,7
	600	780	340	9,0	9,8
500	630	810	340	9,5	10,5
	710	890	340	10,7	12,1
	800	980	340	11,7	13,4
560	200	330	315	5,1	5,1
	224	355	345	5,5	5,7
	250	380	345	5,8	6,1
	280	430	355	6,3	6,7
	300	450	355	6,5	6,9
	315	465	355	6,7	7,0
	355	525	365	7,3	7,7
	400	570	365	7,8	8,3
	450	620	365	8,3	8,9
	500	680	370	8,9	9,6
	560	740	370	9,6	10,4
	600	780	370	10,1	11,0
	630	810	370	12,2	13,8
	710	890	370	12,1	13,8
	800	980	370	14,3	17,5
	900	1080	370	16,0	19,7
600	200	330	365	5,5	5,5
	224	335	365	5,9	6,1
	250	380	365	6,2	6,4
	280	430	375	6,7	7,0
	300	450	375	6,9	7,2
	315	465	375	6,9	7,2
	355	525	385	7,7	8,1
	400	570	385	8,2	8,7
	450	620	385	8,8	9,3
	500	680	390	9,5	10,2
	560	740	390	10,2	10,8
	600	780	390	10,6	11,3
	630	810	390	12,3	14,3
	710	890	390	13,7	16,4
	800	980	390	15,1	18,0
	900	1080	390	16,6	20,2
630	200	330	380	5,8	5,9
	224	355	380	6,1	6,3
	250	380	380	6,5	6,8
	280	430	390	7,1	7,4
	300	450	390	7,3	706
	315	465	390	7,4	7,8
	355	525	400	8,1	8,5
	400	750	400	8,8	9,3
	450	620	400	9,3	9,9
	500	680	405	10,0	11,1
	600	780	405	11,	14,3
	630	810	405	14,6	45,6
	710	890	405	16,2	17,6
	800	980	405	17,7	19,4
	900	1080	405	19,6	21,5
	1000	1180	405	12,3	23,7
710	250	380	420	7,7	8,0
	280	430	420	8,3	8,6
	300	450	430	8,5	8,8
	400	570	440	10,1	10,8
	450	620	440	10,8	11,3
	500	680	445	11,5	12,1
	560	740	445	12,3	12,9
	600	780	445	12,8	13,4
	630	810	445	16,8	17,5
	710	890	445	18,4	19,6
	800	980	445	20,0	21,4
	900	1080	445	21,9	23,4
	1000	1180	445	23,8	25,7
	1120	1300	445	26,8	25,7
800	250	380	465	8,7	9,0
	280	430	475	9,3	9,7
	300	450	475	9,6	9,8
	315	465	475	9,7	10,0
	355	525	485	10,5	10,9
	400	570	485	11,3	11,8
	450	570	485	11,3	11,8
	500	680	490	12,8	13,3
	560	740	490	13,7	14,1
	600	780	490	14,2	14,7
	630	810	490	18,4	19,2
	710	890	490	22,1	23,2
	900	1080	490	23,2	25,4
	1000	1180	490	26,1	27,6
	1120	1300	490	29,2	31,5
	1250	1430	490	32,0	34,9
